Tá patrúin ag na teipeanna seo, agus is féidir an chuid is mó a dhiagnóisiú i 30 nóiméad nó níos lú. Tá an treoir seo struchtúrtha thart ar an gcaoi a n-oibríonn fabhtcheartú i ndáiríre: ag tosú ón méid a fheiceann tú ar an scáileán, ansin ag obair ar gcúl leis an gcúis. Cibé an bhfuil tú a chothabháilscáileáin taispeána LCD tráchtálai miondíola, painéil a reáchtáil i bothanna poiblí, nó dífhabhtaigh crua-earraí leabaithe le linn na forbartha, tá an próiseas diagnóiseacha mar an gcéanna.
Tagairt Shiomptóim Thapa
Úsáid an tábla seo mar do chéad scagaire. Is féidir le cúiseanna iomadúla an t-symptom céanna a tháirgeadh, mar sin déan é a chóireáil mar threoir tosaigh, ní mar fhreagra deiridh.
| Siomptóim | An Cúis is Dóchúla | An Chéad Ghníomh |
|---|---|---|
| Scáileán dorcha go hiomlán, gan aon backlight | Teip cumhachta nó fiús séidte | Tomhais an voltas ionchuir ag bioráin mhodúil |
| Scáileán ar siúl ach an- dim | Díghrádú backlight nó teip ar eagar LED | Tástáil ciorcad backlight go neamhspleách |
| Íomhá lag le feiceáil ach amháin le flashlight | Tá teip backlight - painéal féin feidhmiúil | Déan iniúchadh ar stiallacha stiúir agus ciorcad tiománaí |
| Taispeántas flickering nó gealánach | Cábla ribín scaoilte nó voltas soláthair éagobhsaí | Athshocraigh gach nasc; seiceáil ripple soláthair |
| Línte ingearacha nó cothrománacha trasna an scáileáin | Foshraith scáinte nó locht IC tiománaí | Amharciniúchadh; Clár a mhalartú tiománaí |
| Carachtair scrofa nó in easnamh | Mímheaitseáil prótacail nó fabht firmware | Fíoraigh socruithe cumarsáide in aghaidh na mbileog sonraí |
| Scáileán bán gan aon ábhar | Teip tosaigh nó caillteanas comhartha | Seiceáil config prótacail; deimhnigh an t-am athshocraithe |
| Íomhá taibhse marthanach nó sruthán-isteach | Íomhá statach ar phainéal ag dul in aois ró-fhada | Timthriall cumhachta; rith picteilín-athnuaigh patrún tástála |
| Ionchur tadhaill gan chlárú | Cábla tadhaill damáiste nó firmware truaillithe | Seiceáil cábla ribín; ath{0}}rialtán tadhaill flash |
| Athsholáthairtí randamacha nó rothaíocht cumhachta | Spíc voltais nó cumas reatha neamhleor | Tomhais an soláthar le hoscillascóp; cuir cosaint borrtha |
Cad is Cúiseanna I ndáiríre do Theipeanna Modúl LCD?
Díghrádú backlight
Is é an backlight an teip aonair is coitianta i modúil LCD. Laghdaíonn eagair LED de réir a chéile thar a saolré oibriúcháin - cháilíonn monaróirí táirgí ina n-aghaidhCaighdeáin tástála iontaofachta leathsheoltóra JEDEC, agus athraíonn saolré rátáilte go mór idir painéil de ghrád tomhaltóra agus de phainéil de ghrád tionsclaíochta. Déan tagairt i gcónaí do bhileog sonraí do mhodúil ar leith dá shaol seirbhíse rátáilte faoi do choinníollacha oibriúcháin, ní figiúr cineálach tionscail.
Gabhann taispeáint le cúlsolas díghrádaithe seiceálacha leictreacha fós. Tá an painéal ag obair - ní féidir leis ach íomhá inléite a tháirgeadh i ngnáthsholas comhthimpeallach. Má tá cuma inghlactha ar an scáileán i seomra gann ach go mbíonn sé beagnach dofheicthe faoi soilsiú geal oifige nó lasmuigh, is é an backlight an chéad rud le tástáil.
⚠️ Botún coitianta:mar chúiteamh ar backlight dimming trí gile a bhrú chun uasta. Luasghéaraíonn sé seo caitheamh LED agus giorraíonn sé an saol úsáideach atá fágtha ag comhpháirt atá -atá ag meath cheana féin. Má roghnaítear crua-earraí le spás cloiginn cuí ón tús, seachnaítear an fhadhb go hiomlán - féach cad a dhéanann idirdhealúmodúil ghrád tráchtála LCDó-roghanna eile grád tomhaltóra.
Fadhbanna Nascóirí agus Cábla
Díghrádaíonn cáblaí ribín, nascóirí séabra, agus hailt solder faoi chreathadh, rothaíocht theirmeach, agus flex arís agus arís eile. Bíonn an modh teip beagnach i gcónaí eatramhach: ag flickering ag treoshuímh áirithe, codanna taispeána tite faoi chreathadh, nó scáileán a oibríonn ag am tosaithe ach a theipeann ag teocht oibriúcháin. Trí gach cónascaire a athsheoladh sula ndéantar páirteanna a ordú, réitítear sciar suntasach de ghearáin allamuigh ar chostas nialasach.
Strus Comhshaoil
Fuar slows freagra criostail leachtach; luasghéaraíonn teas aosú polarizer agus delamination greamaitheach; creimeann an taise leictreoidí ón taobh istigh, ag táirgeadh deighleoga taispeána atá in easnamh a théann in olcas de réir a chéile le seachtainí anuas. Sonraigh i gcónaí do na coinníollacha-cás is measa, ní na gnáthchoinníollacha. Le haghaidh feidhmchláir i dtimpeallachtaí éilitheacha,réitigh taispeántais LCD comhtháite le rátálacha comhshaoil meaitseálais fiú iad a mheas roimh imscaradh, ní tar éis teip réimse.
⚠️ Botún coitianta:ag tástáil ar thaispeántas i gcoinníollacha saotharlainne agus ag glacadh leis go ndéanfaidh sé mar an gcéanna lasmuigh, i stóras fuar, nó in aice le foinse taise - gan a fhíorú go bhfuil rang IP rátáilte an mhodúil agus raon teochta ag teacht leis an timpeallacht imscartha.
Saincheisteanna Soláthar Cumhachta agus Lochtanna Tiománaithe
Déanann spící voltais damáiste láithreach do IC tiománaí. Déanann ripple soláthair - torann AC ar an iarnród DC - damáiste níos caolchúisí, carnach: athshocraithe randamach, torann íomhá, agus saolré LED níos giorra. Féach ar bhileog sonraí do mhodúil le haghaidh a uasvoltais ripple incheadaithe; níl aon tairseach uilíoch ann a bhaineann le gach cineál painéil.
Is catagóir ar leith iad fabhtanna firmware agus neamhréireanna prótacail a dhéanann aithris go cinntitheach ar chliseadh crua-earraí. Is minic gur earráid chumraíochta é scáileán bán nó aschur scrofa tar éis babhtála boird nó nuashonrú bogearraí, ní painéal briste. Bíonn tábhacht leis an idirdhealú seo nuairag déanamh comparáide idir formáidí scáileáin bharra LCD agus stiúirTá iompraíochtaí prótacail agus sínithe lochtanna difriúla ag - dteicneolaíochtaí éagsúla.
Próiseas Diagnóiseacha Sé-Chéim
Oibrigh trí iad seo in ord. Stop chomh luath agus a shainaithníonn tú an locht - cuireann babhtálacha neamhriachtanacha am amú agus tabhair isteach athróga nua.
Céim 1 - Amharciniúchadh roimh chumhacht-ar siúl.Cuardaigh scoilteanna, comhdhlúthú ar chúl an phainéil, marcanna dóite ar an PCB, agus cáblaí ribín díláithrithe nó kinked. Má fhaigheann tú damáiste fisiciúil, ná cuir cumhacht i bhfeidhm. Is féidir le nasc giorraithe damáiste cascáideach a dhéanamh atá i bhfad níos costasaí ná an locht bunaidh.
Céim 2 - Fíoraigh an voltas ionchuir.Úsáid multimeter ag bioráin ionchuir cumhachta an mhodúil. Is iad na gnáthvoltais rátáilte do phainéil TFT ná 3.3V, 5V, nó 12V - seiceáil ar do bhileog sonraí. Teastaíonn imscrúdú lasmuigh de léamh níos mó ná 5% lasmuigh. Le haghaidh lochtanna corracha, cuir ascalascóp leis chun sruth an tsoláthair a sheiceáil i gcoinne shonraíocht incheadaithe na sonraí.
Céim 3 - Leithlisigh an cúlsolas.I seomra gann, lonraigh splancsholas ar dhromchla an phainéil ar uillinn. Más féidir leat íomhá lag a dhéanamh, tá an painéal feidhmiúil agus níor theip ach ar an backlight. Cuireann an tástáil aonair seo deireadh le leath an chrainn diagnóisigh laistigh de 10 soicind - agus oibríonn sé chomh maith ar sinbarra-formáidigh taispeántais LCDmar atá ar phainéil dronuilleogacha caighdeánacha.
Céim 4 - Malartaigh cáblaí agus cláir go modhúil.Lódáil -patrún tástála maith atá ar eolas. Cuir aonad oibre fíoraithe in ionad an chábla ribín. Má leanann an locht ar an gcábla, is é an cábla an fhadhb. Má fhanann sé leis an mbord, is é an bord eile. Cuir an chomhpháirt is lú costasaí agus is inrochtana in ionad ar dtús.
Céim 5 - Seiceáil an prótacal cumarsáide.Is earráid chumraíochta beagnach i gcónaí é scáileán bán nó aschur garbled tar éis babhtála boird. Fíoraigh ráta baud (UART), mód SPI (CPOL/CPHA), nó seoladh I2C in aghaidh na sonraí. Gabhann an chéim seo sciar díréireach de lochtanna itimpeallachtaí taispeána bothi gcás ina ndéantar modúil a athsholáthar sa réimse, go minic ó dhoiciméadú neamhiomlán.
Céim 6 - Déan na coinníollacha réimse ar an mbinse a mhacasamhlú.Tá bunchúis teirmeach nó creathadh ag baint le taispeáint a oibríonn sa saotharlann ach a theipeann ar an imscaradh beagnach i gcónaí. Féadfaidh cónascaire atá imeallach ag 22 céim oscailt go hiomlán ag 55 céim. Cuir teas rialaithe i bhfeidhm le linn tástála binse - aithníonn locht atá le feiceáil os cionn teocht áirithe leathnú teirmeach mar mheicníocht go díreach.
Deisiúchán nó Ionadaigh? Creat Cinnidh
Déanann deisiú ciall nuair atá an locht logánaithe chuig comhpháirt amháin in-athsholáthair - cábla, sraith backlight, nuashonrú firmware - tá an modúl mar chuid de chóras ina mbíonn aga neamhfhónaimh nó athdhearadh suntasach i gceist le hathsholáthar a aimsiú, agus is léir go bhfuil an costas deisiúcháin níos lú ná aonad nua.
Déanann athsholáthar ciall níos mó nuair acomharthaí iolracha le feiceáil ag an am céanna. Is táscaire iontaofa de dheireadh shaolré na seirbhíse é backlight dim, caitheamh cónascaire, agus taibhsí íomhá le chéile, ní locht amháin insocraithe. Déanann athsholáthar ciall freisin nuair a thairgeann modúl reatha sonraíochtaí níos fearr - gile níos airde, teocht oibriúcháin níos leithne, cosaint ingress níos fearr - a laghdódh an t-ualach cothabhála amach anseo.
Sula dtiomnaíonn tú do cheachtar cosán, oibrigh trí na cúig cheist seo:
- An é seo an chéad teip ar an aonad, nó ar theip air roimhe seo?
- An bhfuil an locht teoranta do chomhpháirt amháin inathsholáthair?
- An bhfanann an costas deisiúcháin iomlán - páirteanna, saothair agus aga neamhfhónaimh - faoi bhun an chostais athsholáthair go soiléir?
- An mairfidh an t-aonad deisithe go réalaíoch tríd an riachtanas seirbhíse atá fágtha sa chóras?
- An dtugann athsholáthar reatha sonraíochtaí níos fearr don fheidhmchlár seo?
Má tá trí fhreagra nó níos mó i bhfabhar athsholáthar, is é sin an bealach is soiléire go ginearálta. Brabhsáil an iomlánraon táirgínólabhairt le speisialtóirfaoi fhoinsiú. Le haghaidh comhthéacsanna miondíola agus comharthaíochta,cumraíochtaí LCD saincheaptha le haghaidh comharthaí miondíolais minic a sheachadfar eacnamaíocht fhadtéarmach níos fearr ná mar-díreach le haghaidh-babhtáil cosúil leis.
Cothabháil Choisctheach
- Rialuithe comhshaoil:Imscaradh laistigh de raon rátáilte teochta agus taise an mhodúil, ag baint úsáide as-na coinníollacha is measa don phleanáil. I dtimpeallachtaí ard-taise, is riachtanas iad imfháluithe séalaithe le rátálacha IP fíoraithe, ní réamhchúram.
- Bainistíocht cumhachta:Bain úsáid as soláthairtí rialaithe le cosaint borrtha crua-earraí. Seachain backlights a rith go leanúnach ag gile uasta - laghdaíonn rialú gile oiriúnaitheach caitheamh LED gan tionchar infheicthe ar inúsáidteacht.
- Cigireachtaí sceidealta:Go míosúil - seiceáil suíocháin an chónascaire agus lorg comhdhlúthú. Gach ráithe - reáchtáil patrún tástála diagnóiseach agus fíoraigh voltas soláthair faoi ualach. Seiceáil go bliantúil - ripple an tsoláthair agus scrúdaigh na sraitheanna optúla le haghaidh aosú delamination nó polarizer.

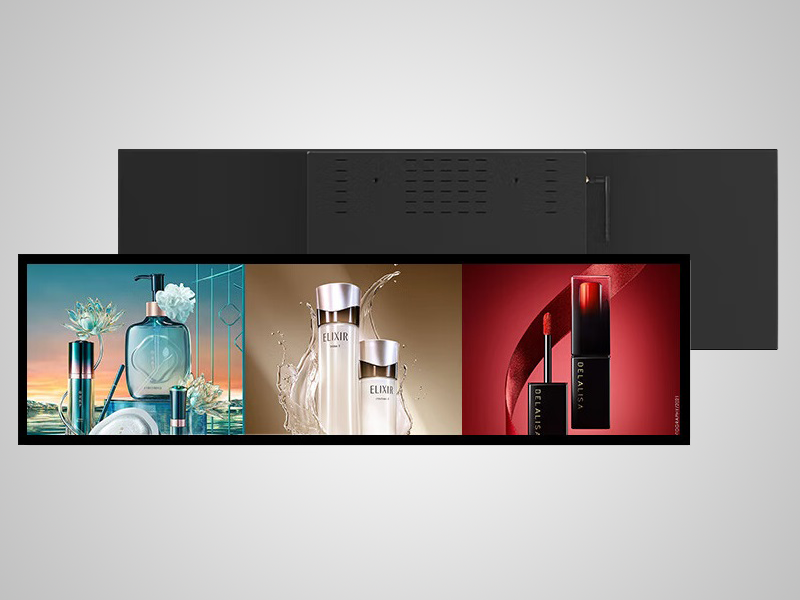

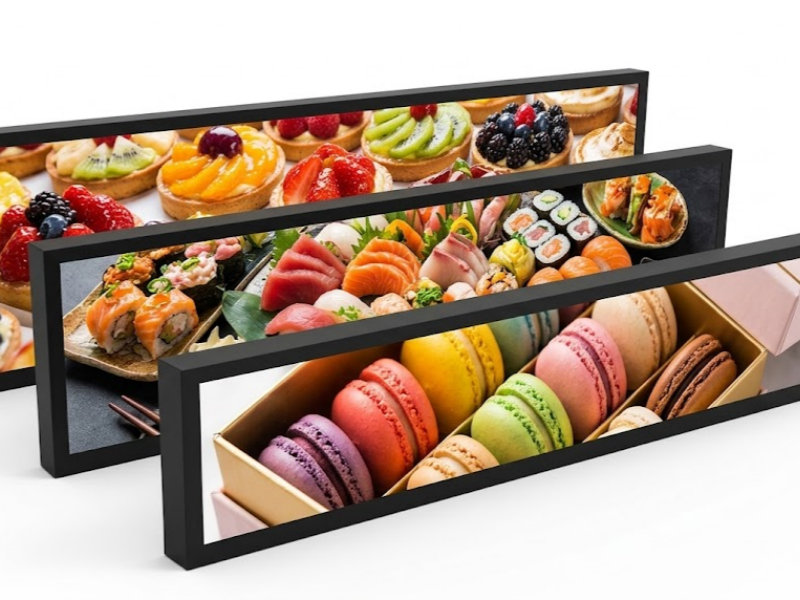

Le haghaidhteirminéal seirbhíse féin-imscaradh a ritheann go leanúnach i dtimpeallachtaí tráchta arda, is é an tseiceáil ráithiúil an ghníomhaíocht chothabhála aonair is airde luach.Scáileáin LCD sínte a úsáidtear i dtimpeallachtaí ollmhargadh648/2012 Téacs atá ábhartha maidir leis an LEE aghaidh a thabhairt ar nochtadh sonrach do thaise agus do cheimiceáin ghlantacháin nach bhféadfaidh na sceidil chothabhála chaighdeánacha aghaidh a thabhairt orthu go hiomlán.
Ceisteanna Coitianta
Taispeánann mo LCD scáileán bán - an bhfuil an painéal briste?
Ní gá. Is minic a bhíonn scáileán bán ina theip cumarsáide nó tosaigh ná mar a dhéantar damáiste fisiciúil. Fíoraigh cumraíocht an phrótacail - ráta baud, mód SPI, nó seoladh I2C - i gcoinne bhileog sonraí an mhodúil. Tá sé seo thar a bheith ábhartha tar éis nuashonraithe firmware nó babhtáil cláir nuair a d'fhéadfadh sé nach bhfuil socruithe aistrithe i gceart.
Conas a inseoidh mé an bhfuil teipthe ar an backlight nó ar an bpainéal LCD?
Soilsigh splancsholas ar dhromchla an scáileáin ar uillinn i seomra beag. Más féidir leat íomhá lag a fheiceáil, tá an painéal ag táirgeadh aschur i gceart agus níor theip ach ar an backlight. Ní chiallaíonn aon íomhá faoi flashlight go bhfuil an locht ar an bpainéal, ar an gclár tiománaí, nó ar an gcosán comhartha eatarthu.
An féidir taispeáint flickering a shocrú gan an modúl a athsholáthar?
I bhformhór na gcásanna, tá. Cábla ribín scaoilte, comhpháirteach sádrála imeallach, nó ripple soláthair iomarcach is cúis le caochaíl. Trí chónaisc a athshuíomh agus trí chobhsaíocht voltais an tsoláthair faoi ualach a fhíorú, réitítear formhór na ngearán caochaíl sula mbíonn gá le haon chomhpháirt a athsholáthar.
An bhfuil sé sábháilte cumhacht a thabhairt ar thaispeántas atá faoi lé taise?
Lig don mhodúl triomú go hiomlán i dtimpeallacht ísealthaise sula gcuirtear an chumhacht i bhfeidhm. Tá baol ann creimeadh leictreoid agus ciorcaid ghearr a chumhachtú ar thaispeántas fliuch a d'fhéadfadh damáiste buan a dhéanamh don phainéal.
Cén fáth a n-oibríonn mo thaispeántas ar an mbinse ach go dteipeann air sa pháirc?
Réimse eadrannach-ní dhéantar ach teipeanna i gcónaí beagnach de bharr leathnú teirmeach ag teocht oibriúcháin, creathadh-tréimhsí cónascaire spreagtha, nó comhdhlúthú le linn tosaithe. Déan an timpeallacht imlonnaithe iarbhír - teocht, creathadh, taise - a mhacasamhlú le linn tástála binse. Chun treoir a fháil maidir le crua-earraí a roghnú a láimhseálann coinníollacha éilitheacha ar bhealach níos comhsheasmhaí,an forbhreathnú seo ar -roghanna taispeána LCD ardfheidhmíochtaclúdaíonn sé na difríochtaí sonraíochta is tábhachtaí.
Conclúid
Tá teipeanna modúl LCD inléite nuair a bhíonn a fhios agat cad atá le lorg. Déanann painéal dorcha, scáileán caochaíl, aschur garbled - gach ceann léarscáilithe chuig liosta inláimhsithe de chúiseanna dóchúla, agus aimsíonn próiseas struchtúrtha diagnóiseach an locht iarbhír níos tapúla ná comhpháirteanna a athsholáthar go randamach. Insíonn an próiseas céanna go soiléir duit freisin nuair a bheidh an deisiúchán ar siúl agus gurb é an t-athsholáthar an freagra ceart.
